不锈钢双胀圈

材料原理

(1)不锈钢双胀圈修复技术是一种管道非开挖局部套环修理方法。该技术采用的主要材料为环橡胶止水密封带与不锈钢套环，在管道接目或局部损坏部位安装橡胶圈双胀圈，橡胶带就位后用2~ 3道不锈钢胀环固定，达到止水目的。

(2)不锈钢双胀圈施工速度快，质量稳定性较好，可承受一定接口错位，止水套环的抗内压效果比抗外压要好，但对水流形态和过水断面有- -定影响。

(3)在排水管道非开挖修复中，通常与钻孔注浆法联合使用。

适用范围

(1)适用管材为球墨铸铁管、钢筋混凝土管、和其他合成材料的材质雨污排水管道;

(2)适用于管径大于等于800m以上及特大型排水管道局部损坏修理;

(3)适用管道结构性缺陷包括少量错位、脱节、渗漏等，且接口错位应小于等于3cm,管道基础结构基本稳定、管道线形没明显变化、管道壁体坚实不酥化;

(4)适用于对管道内壁局部沙眼、露石、剥落等病害的修补;

(5)适用于管道接口处在渗漏预兆期或临界状态时预防性修理;

(6)不适用于管道基础断烈，管道破烈，管道脱节呈倒栽式状，管道接口严重错位，管道线形严重变形等结构性缺陷损坏的修理。

工艺操作要求

(1)管道清淤堵漏

封堵管道一抽水清淤一 测毒与防护一 寻 找渗漏点与破损点一止水堵漏 (注:堵漏材料采用快速堵水砂浆或聚氨酯材料) ;

(2)钻孔注浆管周隔水帷幕和加固土体;

在橡胶圈双胀圈修复前应对管周土体进行注浆加固，注浆液充满土层内部及空隙，形成防渗帷幕，加强管基土体的稳定，制止四周土体的流失，提高管基土体的承载力，再通过不锈钢双胀圈修复技术进行修理，达到排水管道长期正常使用;

(3)橡胶圈双胀圈修理施工方法

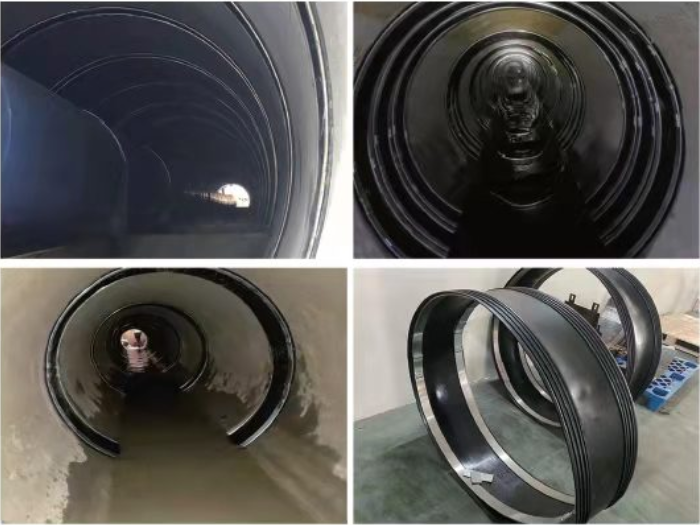

施工人员先对管道接口或局部损坏部位处进行清理，然后将环状橡胶带和不锈钢片带入管道内，在管道接口或局部损坏部位安装环状橡胶止水密封带，橡胶带就位后用2~ 3道不锈钢胀环固定，安装时先将螺栓、楔形块、卡口等构件使套环连成整体，再紧贴母管内壁，使用液压千斤顶设备，对不锈钢胀环施压。

主要施工设备：
